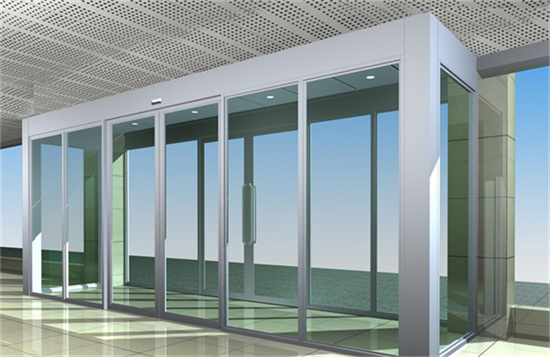

玻璃推拉自动门在断电的情况下还能继续使用吗

随着技术的发展和人们生活水平的提高，现在玻璃推拉自动门由于安全，操作使用方便，正在逐步取代传统的手动卷帘门，使用在越来越多的场合。由于玻璃推拉自动门在我国还处于一个起步不久的阶段，虽然有一些带遥控的玻璃推拉自动门，如可遥控的折叠式玻璃推拉自动门、无轨防滑遥控玻璃推拉自动门、触摸式防盗遥控玻璃推拉自动门，上述玻璃推拉自动门虽然带有遥控，但是没有将后备电源和遥控结合起来，当发生停电时，需要手动启闭，存在相当的缺陷。

本实用新型所采用的技术方案是:带遥控的玻璃推拉自动门后备电源，具有玻璃推拉自动门固有的主板电路，它输出220v交流电压和12v直流电压，其特征在于该后备电源还设有遥控板电路，包括工作电源控制、mcu控制、rf接收模组、电机电源切换电路(2-4)，工作电源控制(2-1)得到12v直流电压并向mcu控制提供5v的直流电压，同时工作电源控制又受到mcu的控制;rf接收模组向mcu控制提供相应的控制信号;电机电源切换电路接收220v的交流输入并向电机提供220v的交流输出。

所述工作电源控制包括电容c3、开关三极管q41、q5，稳压块u3，电阻r14、r20, r21，它的输入是直流12v电源，经过由r20、r21组成的分压电路，开关管q4、q5，通过稳压块u3输出5v直流电压，使mcu工作。

所述mcu控制和rf接收模组包括mcu和rf接收模组，其中脚1、脚2分别接电机电源切换电路中开关三极管q1、q2的基极，脚3接5v电源，脚4,5为空脚，脚6通过二极管d4、d6接工作电源控制中q5的基极，脚7, 8, 9为空脚，脚10, 11, 12, 13连rf接收模组的5,4,3,2口，脚13, 14接5v电源，脚15, 16接晶振，脚17为空脚，脚18连u1的1 口。

所述电机电源切换电路包括接头j1, j3，继电器k,, k2，开关三极管q1、q2， 220v的交流电从j:接入，其中火线l直接从j:的i口输出到j3的4口，零线n则通过继电器k1, k2分别接到j3的2口和1口，继电器k,, k:的线圈与开关管qi, q:的集电极相连，q1 " q2基极受mcu控制，电机的电源接线分别接到j3相应的接口。

本实用新型的有益效果是:本后备电源将电机的遥控模组和后备电源很好的结合，使玻璃推拉自动门具有遥控和后备电源的功能，这样减少了安装的空间，也简化方便了安装，十分实用。并且在停电后也能继续使用，大大方便了使用。
